NANOTEKNOLOGI adalah teknologi masa depan mencakup pengembangan teknologi dalam skala nanometer, biasanya 0,1 sampai
100 nm. Satu nanometer sama dengan 1/seribu mikrometer atau 1/satu juta
milimeter atau 1/satu milyar meter atau hampir sama dengan ketebalan rambut di
belah 50.000.
Teknologi nano ini hampir tewujud bahkan
beberapa telah terwud dan diterapkan pada saat ini. Teknologi ini merupakan
teknologi yang sangat mungkin tecapai dan merupakan teknologi menakjubkan
yang sangat diharapkan seluruh dunia
saat ini. Seberapa menakjubkan ? apa gunanya? Dan apa tujuannya?
Inilah beberapa contoh kehebatan teknologi
nano :
1.
Menghancurkan sel-sel kanker menggunakan robot
super kecil yang dapat masuk ke tubuh manusia
2.
Penyimpanan data superbesar, Ribuan gigabite
data,atau data seluruh perpustakaan besar akan disimpan dalam chip yang
besarnya hanya seujung kuku.
3.
Pemanfaatan energi super efisien, sekaligus
ramah lingkungan yang lebih hebat dari pada energi nuklir.
4.
Menutup lubang ozon, yang dapat mengancam
kelangsungan hidup dibumi
5.
The super soldiers, penciptaan tentara –
tentara super dengan baju pelindung antin peluru ,ledakan dan bila terjadi
cedera, langsung dapat menyembuhkan kembali secara otomatis ( rapid self healing)
6.
Memperpanjang umur manusia, menunda penuaan,
degenerasi sel bisa diperlambat ,racun – racun dapat dihilangkan dan penyerapan
nutrisi dapat maksimal.
7.
Baju yang tidak dapat kusut anti noda dan anti bau.
8.
Mobil anti penyok ,anti gores dan ringan.
9.
Mempercepat pemasakan buah.
Dan . . . masih banyak lagi. . .
Pada tahun 1986 muncul buku Enginees of
Creation karya K Eric Dexler. Buku ini menggambarkan sejumlah mesin nano yang
secara terus menerus dapat memproduksi segala jenis barang, lalu melenyapkan pemanasan global,
menyembuhkan penyakit, serta memperpanjang masa hidup secara dramatis. Buku ini sangat populer dan menjadi daya
tarik tersendiri bagi para ilmuwan kala itu.
Saat ini teknologi ini sudah banyak
dipergunakan dibeberapa perusahaan dalam produknya , misalnya , suku cadang
mobil, pakaian, ski wax, campuran plastik, nano karbon untuk memperkuat
baja,mantel, dan penguat katalisator untuk industri perminyakan . Menurut CMP Cientifica, saat ini telah terdapat
kurang lebih 600 perusahaan yang menerapkan teknologi nano dalam produknya,
seperti IMB dan SAMSUNG.
Beberapa
Tekonologi Nano Yang telah diterapkan saat ini.
NANOTEKNOLOGI.
Teknologi
Nano yang Telah Terwujud Saat Ini :
1. Kristal ukuran Nano (
Nanocrystals)
Logam nano kristal mungkin dapat
digabungkan dengan bemper mobil,membuatnya lebih kuat,atau pada aluminium,
membuatnya lebih tahan lama. Nano
kristal dapat digunakan pada sensor
untuk komponen pada komputer dan perangkat keras. Nano kristal juga dapat menyerap lalu memancar kembali
cahaya yang berbeda warna. kuantum dot solusi telah diproduksi, dengan
lampu bergelombang cahaya UV. Kuantum dot adalah ukuran skala
nano pada perangkat optik yang dapat memancarkan cahaya.
Kuantum dot(QdotTM) adalah teknologi
nanokristal yang telah diterapkan pada molekul LEDs (Light Emiting Diodes).
teknologi LED |
LED adalah suatu
semikonduktor yang memancarkan cahaya monokromatik yang tidak koheren ketika
diberi tegangan maju.
Smith dan Nephew memasarkan sebuah pakaian anti bakteri mikroba yang menggunakan teknologi nano
kristal ( telah dipatenkan oleh Tecnology of NUCRYS Pharmaceutical).
Pakaian ini dapat melenyapkan bakteri
dalam waktu sekitar setiap 30 menit.
2. Partikel ukuran Nano.
Produk kain Eddie Bauer Nano-careTM dengan permukaan serat berukuran 10 sampai 100
nanometer, digunakan dalam proses pembuatan pakaian. Dikembamgkan oleh Nano Tex. Sebuah perusahaan di
Burlington sebagai kegiatan tambahan. Dockers juga membuat kain, baju dan
beberapa dasi yang mereka sebut “Stain
Defender”. Adalah contoh penerapan teknologi nano partikel pada baju yang
tahan terhadap noda, anti kotor dan bau. Produk lainnya, seperti: Dry cleaners,
detergen, karpet dan furniture. LIHAT JUGA SUMBER. .
Nano teknologi juga di terapkan pada
beberapa sektor makanan . Beberapa
vitamin seperti karoten tidak dapat larut dalam air. Akan tetapi,dengan
menggunakan teknologi nano partikel ini,
vitamin-vitamin yang sukar larut dalam air tersebut akan dengan mudah larut
dalam air, dan dapat diserap dengan mudah oleh tubuh. Buah minuman limun dan
beberapa jus buah dapat ditambahkan zat additive, yang membuat warnanya lebih
menarik. Disektor kecantikan teknologi nano partikel juga digunakan dalam
kosmetik. BASF beberapa tahun ini menggunakan teknologi nano partikel yang
digunakan untuk menangkal radiasi sinar UV oleh nano partikel
sengdioksida. BASF adalah sebuah
perusahaan kimia Jerman. Dipadukan dalam krim tabir surya, partikel yang sangat
kecil dapat menyaring energi tingkat tinggi yang keluar dari matahari. Karena
mereka kecil sekali, maka tidak akan terlihat oleh mata dan bersifat
transparan. Barang-barang dari aluminium
saat ini juga ada yang menggunakan teknologi ini. Unsur Argon dalam pembuatan
roket dan tembaga yang dipadukan pada mesin kendaraan menggunakn teknologi nano
partikel. AngstroMedica telah
memproduksi tulang buatan nano partikel. “ tulang
buatan ini terbuat dari perpaduan antara
kalsium dan fosfat yangdisebutHydroxyapatite.
Dengan merubah ukuran kalsium dan fosfat ke skala molekul,kita dapat
menciptakan sebuah bahan baru yang sama dengan struktur dan komposisi dari
tulang pada umumnya. Tulang sintetik ini dapat digunakan pada are ayang rusak
dan butuh perawatan.” AngstroMedica,
Inc adalah sebuah perusahaan biomaterial dan perlengkapan medis yang
mengembangkan dan melayani penjualan dari struktur nanocrystalline calcium phosphat (NanOss).
Mempelopori alat2 untuk operasi tulang belakang, alat olahraga medis, dll
didirikan pada tahun 2001 di Woburn, Massachusetts
3. Campuran Ukuran Nano
Salah satu contoh dari teknologi campuran logam ukuran nano adalah SAMMS (SELF ASSEMBLED MONOLAYERS on MESOPOROUS SUPPORTS ), SAMMS adalah sebuah sudut enam tertutup dengan pipa berlubang jika dilihat dari depan. Dan ini berguna untuk menyerap polusi zat radioaktif.
Perusahaan Toyota juga menggunakan teknologi logam campuran nano sejak tahun
2001, Toyota menggunakan 60% campuran nano untuk bamper mobil yang
diproduksinya.
4. Nano Struktur Material.
Perusahaan
KODAK sedang memproduksi OLED colour screens. OLED adalah srtuktur nano yang
digunakan untuk polimer film. OLED merupakan sebuah semi konduktor sebagai
pemancar cahaya yang terbuat dari lapisan organik . struktur OLED terdiri dari
lapisan kaca yang terbuat dari campuran
oksida timah –indium yang berfungsi sebagai elektron positif atau anoda.
Lapisan organik dari diamine aromatik
dengan ketebalan 750 nm, lapisan
pemancar cahaya yana terbuat dari senyawa metal kompleks, misalnya
8-hidroxyquinoline alumunium, dan lapisan katoda terbuat dari campran logam
Mgdan perak dengan perbandingan atom 10:1. Kontuksi keseluruhan lapisan tidak
lebih dari 500nm, artinya OLED sama tipisnya dengan selembar kertas yang paling
tipis.OLEDs atau Organic Light Emitting Diodes juga dapat digunakan pada produk
seperti kamera, ponsel, PDA, Laptop, televisi, dan aplikasi lain yang masih
diimpikan.
5.
Nano Tube
Perusahaan
Nanoledge membuat carbon Nanotube yang digunakan dalam
raket tennis , beban raket dapat membelokkan arah bola sehinnga menammbah
performa pemain. Suatu perusahaan separti NanoLedge dapat mengatur beratproduk
mereka daarigram, ke pon, ke ons dsb . penggunaan Nanotube saat ini telah
diterapkan opada layar monocrom yang berdasarkan emisi elektron CNT(Carbon Nanotube).
Perusahaan Samsung telah menggunakan
teknologi ini sejak akhir tahun 2003..
6. Nano Catalys
Perusahaan batu bara besar
asal china, Shenhua Group
telah memegang lisensi penggunaan
teknologi hydrokarbon yang dapat digunakan untuk mencairkan batu bara lalu
juga merubahnya menjadi gas. Proses ini menggunakan sebuah gel yang
dengan sekala nano, yang dapat menghemat biaya.
7.
Nano Filter
Argonide Nanomaterials ,adalah sebuah
perusahaan manufaktur yang berad di Orlando, Florida, AS yang menerapkan
teknologi nanopartikel dan nonafilter pada produknya. Terbuat dari serat oksida
aluminium yang dapat menarik dan menahan partikel-partikel ukuran nano. Serat
fiber ini dapat menahan 99,999+% bakteri
pada air yang mengalir. Ini sangat barguna untuk sterilisasi dalam
bidang biologi, farmasi, pemisahan protein dll.
Itulah beberapa kehebatan teknologi
nano saat ini. Dan hal diatas hanyalah awal dari
langah-langkah revulotioner lainnya. Nano teknologi pasti akan mempengaruhi
kehidupan manusia di kemudian hari. Dari otomotif, kesehatan,energi ,pakaian,
komputer, makanan dan masih banyak lagi.
INFORMASI
TERBARU DAN PROYEK SAAT INI :
Molibdenit Mikrochip Pertama, Bahan Transistor yang
Lebih Hebat Daripada Silikon
Molibdenit
adalah salah
satu unsur mineral logam yang mempunyai nomor atom 42,terletak pada golongan VI
B dan periode ke 5 dalam SPU, dilambangkan dengan Mo.
Pada awal tahun 2011, para ilmuan telah
yakin akan adanya potensi besar pada Molidenit disulfida ( MoS 2)
sebuah mineral yang relatif melimpah di alam, srtuktur dan sifatnya yang
semikonduktor sangat baik untuk dijadikan sebagai transistor. Seperti diungkap
oleh Prof. Andreas kis dari Sekolah Politeknik Federal Laussane, molibdenit
merupakan bahan yang dapat dibuat menjadi film tipis dan sangat mudah digunakan
dalam nanoteknologi.Dibandingkan dengan silikon, bahan ini dapat dibuat lebih mampat.-"Pada lembar molibdenit 0,65 nanometer, elektron dapat bergerak semudah lembar silikon 2 nanometer," ujar Kis, yang meneliti molibdenit ini bersama dua rekannya di EPFL.
Namun, dia mengakui saat ini tidak mungkin membuat lapisan silikon setipis lapisan tunggal molibdenit.
Selain dapat dibuat lebih tipis, molibdenit dapat digunakan untuk membuat transistor yang mengonsumsi daya 100 ribu kali lebih rendah pada keadaan istirahat dibandingkan dengan transistor silikon tradisional.
Dibandingkan dengan grafena, molibdenit memiliki kelebihan dalam hal celah energi. Pada teorifisika zat padat, celah energi merupakan tingkat energi yang tidak dapat diisi oleh elektron.
Celah energi ini dapat ditemukan pada molibdenit yang memiliki celah energi sebesar 1,8 elektron volt, tetapi tidak ada pada grafena. .
Molibdenit dibandingkan dengan silikon
dalam kemampuannya untuk memperkuat sinyal, maka sinyal yang keluar akan 4 kali
lebih kuat daripada sinyal masuk. Mikrochip Molibdenit ini nantinya akan dapat
digunakan dalam komputer dapat digulung atau ditempelkan di kulit.
Keriput dan lipatan di mana-mana. Mereka terjadi di alisberkerut,, permukaan otak manusia, bahkan bagian bawah kakitokek. Dalam banyak kasus, mereka adalah cara yang cerdikalam luas permukaan kemasan lebih ke dalam ruang yang terbatas. Para ilmuwan, meniru alam, telah lama berusaha untukmemanipulasi permukaan untuk menciptakan kerutan danlipatan untuk membuat lebih kecil, perangkat elektronik lebih fleksibel,
Nanoteknologi untuk menghilangkan Keriput
Providence, RI | Posted on Nov 23, 2011
Para ilmuwan sepenuhnya harus memahami profil dan kinerja dari keriput dan lipatan pada skala nano, dimensi 1 / 50, 000 ketebalan rambut manusia. Dalam serangkaianpengamatan dan percobaan, insinyur di Brown University dandi Korea telah menemukan sifat yang tidak biasa di keriput dan lipatan pada skala nano. Para peneliti melaporkan bahwakeriput dibuat pada lapisan super tipis telah menyembunyikangelombang panjang yang memanjang bahkan ketika lapisanditekan. Tim juga menemukan bahwa ketika lipatan terbentukdalam lapisan seperti, menutup saluran nano muncul di bawahpermukaan, seperti ribuan super-kecil pipa.
"Kerutan di mana-mana di bidang ilmu pengetahuan," kataKyung-Suk Kim, profesor teknik di Brown dan penulis dari makalah yang diterbitkan dalam jurnal Proceeding of Royal Society A. "Tapi mereka memegang rahasia tertentu.Dengan studi ini, kami telah menemukan matematisbagaimana kerut jarak dari lembaran tipis ditentukan pada substrat lunak yang sebagian besar cacat dan bagaimanakeriput berkembang menjadi lipatan biasa. "
Kerutan yang dibuat ketika lembaran kaku tipis tertekuk di atas dasar lembut atau dalam lunak sekitarnya. Mereka adalahprekursor dari lipatan biasa: Ketika lembaran dikompresicukup, keriput sangat erat spasi bahwa mereka membentuklipatan. Lipatan yang menarik untuk produsen, karena mereka dapat cocok dengan bidang yang luas dari lembaran dalamruang terbatas.
Keriput dan lipatan di mana-mana. Mereka terjadi di alisberkerut,, permukaan otak manusia, bahkan bagian bawah kakitokek. Dalam banyak kasus, mereka adalah cara yang cerdikalam luas permukaan kemasan lebih ke dalam ruang yang terbatas. Para ilmuwan, meniru alam, telah lama berusaha untukmemanipulasi permukaan untuk menciptakan kerutan danlipatan untuk membuat lebih kecil, perangkat elektronik lebih fleksibel,
Nanoteknologi untuk menghilangkan Keriput
Providence, RI | Posted on Nov 23, 2011
Para ilmuwan sepenuhnya harus memahami profil dan kinerja dari keriput dan lipatan pada skala nano, dimensi 1 / 50, 000 ketebalan rambut manusia. Dalam serangkaianpengamatan dan percobaan, insinyur di Brown University dandi Korea telah menemukan sifat yang tidak biasa di keriput dan lipatan pada skala nano. Para peneliti melaporkan bahwakeriput dibuat pada lapisan super tipis telah menyembunyikangelombang panjang yang memanjang bahkan ketika lapisanditekan. Tim juga menemukan bahwa ketika lipatan terbentukdalam lapisan seperti, menutup saluran nano muncul di bawahpermukaan, seperti ribuan super-kecil pipa.
"Kerutan di mana-mana di bidang ilmu pengetahuan," kataKyung-Suk Kim, profesor teknik di Brown dan penulis dari makalah yang diterbitkan dalam jurnal Proceeding of Royal Society A. "Tapi mereka memegang rahasia tertentu.Dengan studi ini, kami telah menemukan matematisbagaimana kerut jarak dari lembaran tipis ditentukan pada substrat lunak yang sebagian besar cacat dan bagaimanakeriput berkembang menjadi lipatan biasa. "
Kerutan yang dibuat ketika lembaran kaku tipis tertekuk di atas dasar lembut atau dalam lunak sekitarnya. Mereka adalahprekursor dari lipatan biasa: Ketika lembaran dikompresicukup, keriput sangat erat spasi bahwa mereka membentuklipatan. Lipatan yang menarik untuk produsen, karena mereka dapat cocok dengan bidang yang luas dari lembaran dalamruang terbatas.

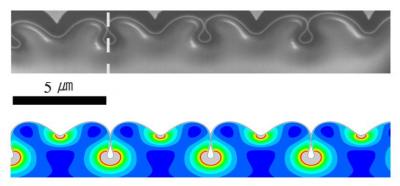

Kim dan timnya meletakkan lembaran emas nano Filmgranular yang tebalnya mulai dari 20 sampai 80 nanometer pada substrat karet yang umum digunakan dalam industrimikroelektronika. Para peneliti menekan lapisan, menciptakan kerutan dan memeriksa sifat mereka. Seperti pada studi sebelumnya, mereka melihat keriput primer dengan periodikpendek, jarak antara puncak keriput individu 'atau lembah.Namun Kim dan rekan-rekannya menemukan jenis keduakerut, dengan periodisitas lebih lama daripada keriput primer -seperti gelombang panjang yang tersembunyi. Sebagai peneliti dikompresi film nanogranular emas, periodisitaskerutan primer 'menurun, seperti yang diharapkan. Namunperiodisitas antara gelombang panjang yang tersembunyi,yang kelompok berlabel keriput sekunder, diperpanjang.Kami pikir itu aneh, "kata Kim.
Hal ini menjadi lebih aneh ketika kelompok yang terbentukl ipatan pada lembar nanogranular emas. Di permukaan, semuanya tampak normal. Lipatan diciptakan sebagai puncakkeriput tetangga mendapat begitu dekat sehingga mereka menyentuh. Tapi tim peneliti menghitung bahwa merekalipatan, jika memanjang, tidak cocok dengan panjang film sebelum itu telah tertekan. Sepotong permukaan film asli tidakdiperhitungkan, "seolah-olah telah terkubur," kata Kim.
Memang, sudah, sebagai nano-ukuran saluran tertutup. Penelitisebelumnya, dengan menggunakan mikroskop gaya atomyang memindai permukaan film, telah mampu melihat saluranterkubur. Kim kelompok beralih ke balok ion untuk mengekstrak penampang dari film. Ada, di bawah permukaan,berderet-deret saluran tertutup, sekitar 50 sampai 100nanometer diameter beberapa. "Mereka tersembunyi," kata Kim. "Kami adalah yang pertama untuk memotong (lapisan)dan melihat bahwa ada saluran di bawahnya."
Nano tertutup saluran penting karena mereka dapat digunakan untuk menyalurkan cairan, dari obat-obatan di patch untuk mengobati penyakit atau infeksi, untuk membersihkan air danpemanenan energi, seperti pompa hidrolik mikroskopis.
Hal ini menjadi lebih aneh ketika kelompok yang terbentukl ipatan pada lembar nanogranular emas. Di permukaan, semuanya tampak normal. Lipatan diciptakan sebagai puncakkeriput tetangga mendapat begitu dekat sehingga mereka menyentuh. Tapi tim peneliti menghitung bahwa merekalipatan, jika memanjang, tidak cocok dengan panjang film sebelum itu telah tertekan. Sepotong permukaan film asli tidakdiperhitungkan, "seolah-olah telah terkubur," kata Kim.
Memang, sudah, sebagai nano-ukuran saluran tertutup. Penelitisebelumnya, dengan menggunakan mikroskop gaya atomyang memindai permukaan film, telah mampu melihat saluranterkubur. Kim kelompok beralih ke balok ion untuk mengekstrak penampang dari film. Ada, di bawah permukaan,berderet-deret saluran tertutup, sekitar 50 sampai 100nanometer diameter beberapa. "Mereka tersembunyi," kata Kim. "Kami adalah yang pertama untuk memotong (lapisan)dan melihat bahwa ada saluran di bawahnya."
Nano tertutup saluran penting karena mereka dapat digunakan untuk menyalurkan cairan, dari obat-obatan di patch untuk mengobati penyakit atau infeksi, untuk membersihkan air danpemanenan energi, seperti pompa hidrolik mikroskopis.
